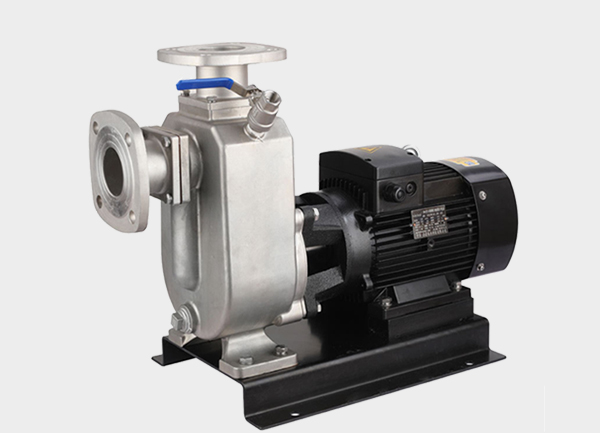

XZW不銹鋼大流量自吸泵

產品特點

● 自吸排污泵采用不銹鋼精密鑄造工藝成型,最大程度保證零部件的表面粗糙度,減低流道內的水利損失,提高電泵效率;
● 采用優良的水利模型,提高水利效率;
● 對泵體回流孔面積進行改良設計,使得相同安裝高度時泵的自吸時間更短;
● 進水口處設有逆止閥結構,泵使用過程中無需在液下安裝底閥,簡化安裝過程,方便泵的維護和更換;
● 根據不同使用需求可定制四氟密封件,防爆電機等。



型號說明

    40  XZW   8 - 18 - 1.5  S

     1      2      3     4     5    6



1:吸入口徑: DN40

2:機型

3:額定流量: 8 m³/h

4:額定揚程: 18 m

5:額定功率: 1.5 KW

6:材質: 不銹鋼

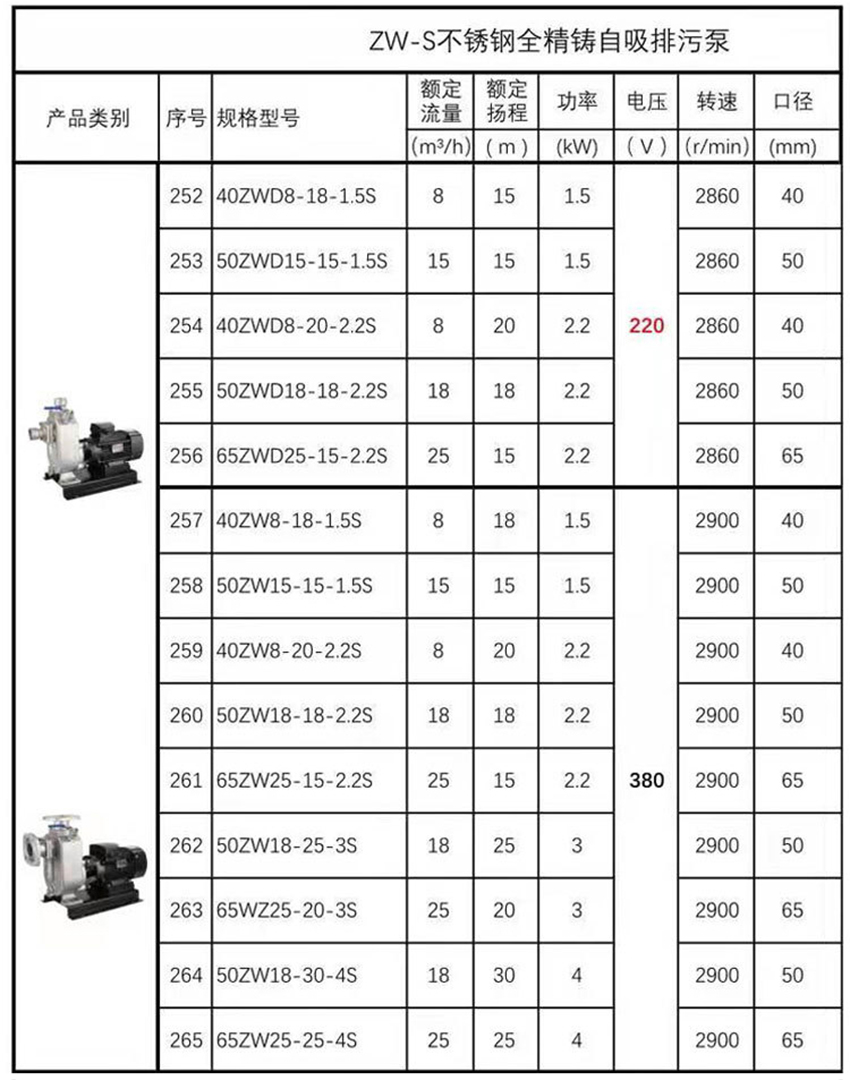

產品參數
